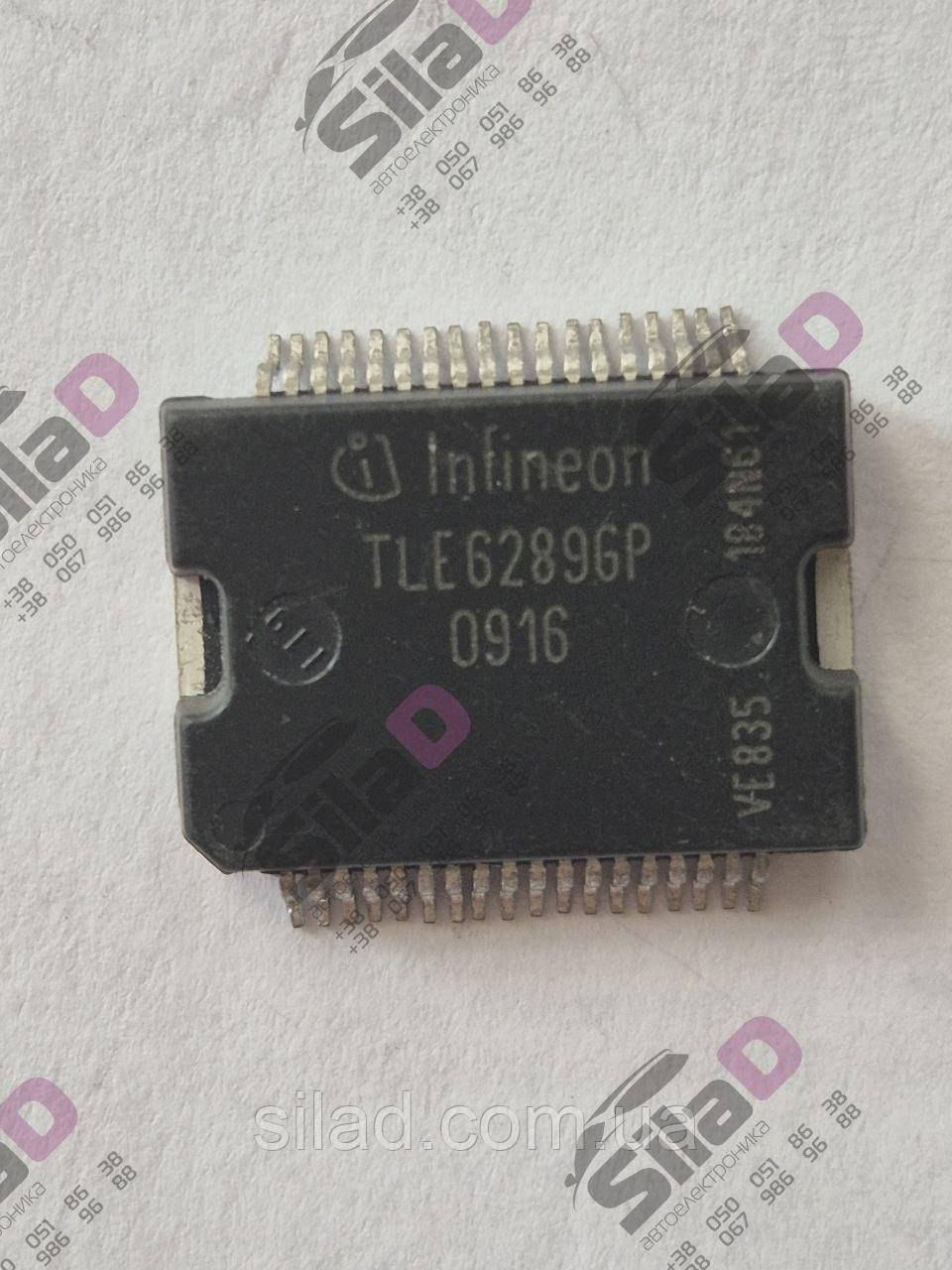

Мікросхема TLE6289GP Infineon корпус P-DSO-36

Драйвер силового модуля TLE6289GP Infineon корпус P-DSO-36 використовується в автомобільній електроніці в блоках ECU, ABS, BCM приладових панелях та в інших

Для узгодження слабкострумових і низькорівневих ШІМ-сигналів мікроконтролера з входами силового модуля (затворами MOSFET-транзисторів) застосований драйвер TLE6289 компанії Infineon. Цей пристрій призначений для керування трифазним мостом і додатково містить: — функцію захисту від неправильного ШІМ-сигналу, що виключає наскрізні струми; — схему апаратного завдання «мертвого часу» (deadtime) ШІМсигналів; — схеми контролю короткого замикання, падіння напруги живлення нижче допустимого рівня та перегрівання. Недостатком драйвера є обмеження глибини ШІМ-модуляції значенням 95%, що не дає змогу під час формування допоміжного моменту підсилювача керма повністю використовувати енергетичні можливості джерела живлення.
Спеціально для автомобільних застосувань (з напругою бортової мережі 12 В) компанія Infineon виробляє лінійку трифазних драйверів TLE62xx. Блок схема одного з них, TLE6280GP

Він характеризується такими можливостями:
● струм увімкнення/вимкнення 0,9/0,85 А;
● напруга живлення 8...20 В;
● напруга на затворах керованих транзисторів 10 В;
● окремі входи для кожного MOSFET і працездатність за частоти ШІМ до 30 кГц;
● регульований «мертвий» час і регульоване обмеження швидкості наростання струму di/dt;
● захист від короткого замикання з регульованим обмеженням струму;
● ТТЛ сумісні входи, захист від зворотної полярності під час під'єднання;
● температурний діапазон — 40...+150 °C.
характеристика TLE6289GP datasheet відсутня інформація про зміну продукта
https://www.infineon.com/cms/en/search.html#!view=discontinued&term=TLE6289GP
характеристика TLE6280GP datasheet
https://www.infineon.com/cms/en/product/power/gate-driver-ics/tle6280gp/
характеристика TLE6280GP datasheet
https://www.infineon.com/dgdl/Infineon-TLE6280GP-DS-v02_00-en.pdf?fileId=db3a304318f3fe290118f4abcb910003
