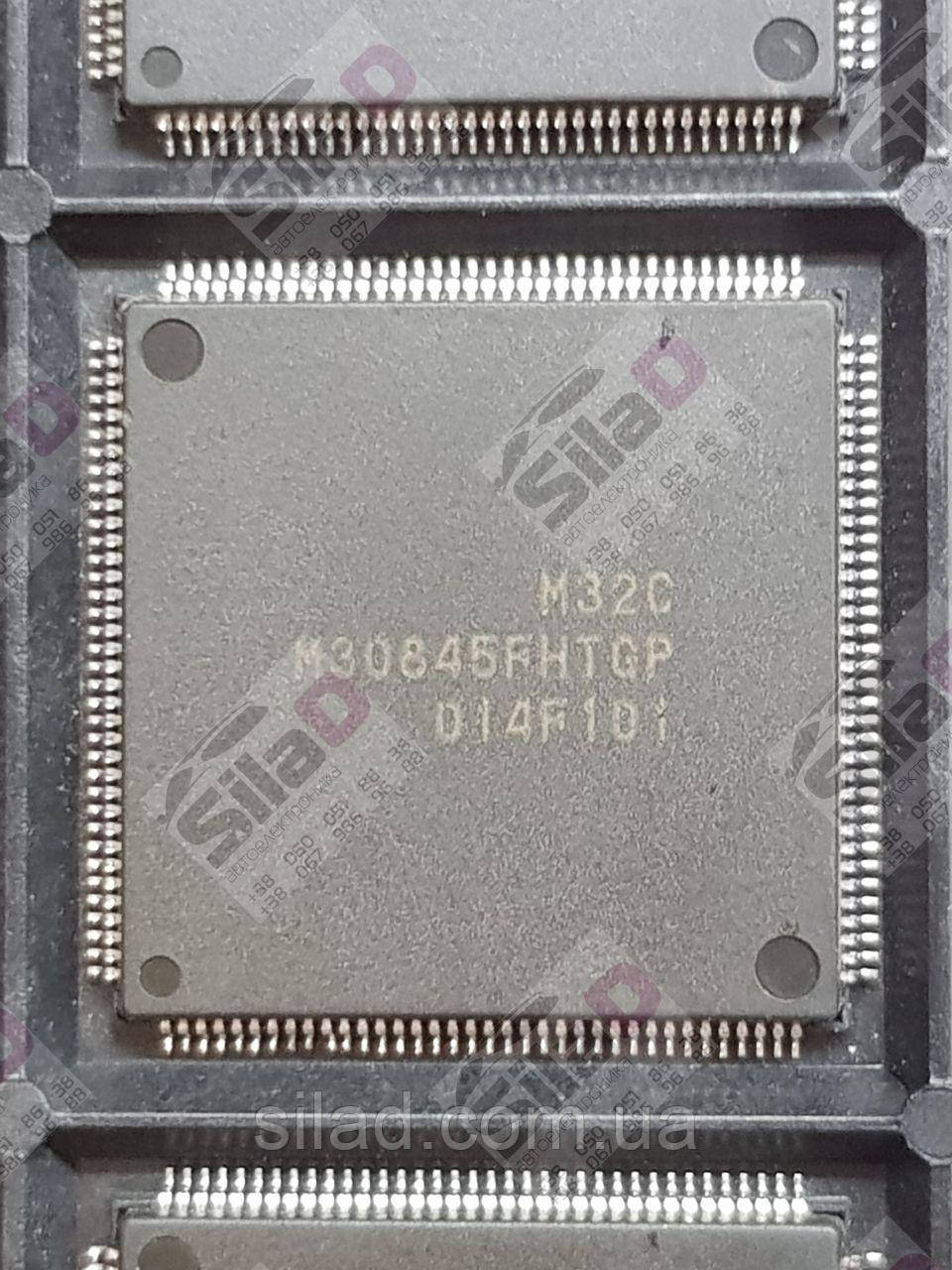

Мікроконтролер M32C M30845FHTGP Renesas 384КБ LQFP-144 флешпам'яті

Мікроконтролер M32C M30845FHTGP Microcontroller 16-Bit M32C CISC 384KB Flash LQFP-144 використовується в автомобільній електроніці, а також у ремонті аудіо, камери, оргтехніки, обладнання зв'язку, портативний техніки тощо.

опис мікроконтролерів MCU Серія M16C, група M32C за посиланням
https://www.elnec.com/en/device/Renesas/M30845FHTGP+%5BLQFP144%5D/

Мікроконтролер M32C M30845FHTGP datasheet за посиланням
https://www.renesas.com/eu/en/doc/products/mpumcu/001/rej03b0047_32c84ds.pdf

Мікрокомп'ютер групи M32C/84 (M32C/84, M32C/84T) являє собою однокристальний блок керування, у якому використовується високопродуктивна технологія CMOS з кремнієвим закривом і ядро CPU серії M32C/80. Група M32C/84 (M32C/84T) доступна 144-контактних і 100-контактних корпусах LQFP/QFP із пластмаси. Маючи 16-мегабайтний адресний простір, цей мікрокомп'ютер поєднує в собі розширені можливості маніпулювання командами для оброблення складних команд меншою кількістю байт і виконання команд із вищою швидкістю. Він містить у собі множник і DMAC, достатні для автоматизації справи, пристроїв зв'язку та промислового обладнання, а також інших програм для високошвидкісного оброблення.

У таблицях 1.1 і 1.2 представлений огляд характеристик групи M32C / 84 (M32C / 84, M32C / 84T).

Таблиця 1.1 Характеристики M32C / 84 групи (M32C / 84, M32C / 84T) (144-контактний корпус)

Керамічний резонатор або кварцовий генератор мають бути під'єднані ззовні Функція виявлення зупинки коливань генератора Основні функції виявлення зупинки коливань тактового генератора Є схема виявлення напруги (опція) Немає в наявності (4) Напруга  електроживлення V, Charact (f (BCLK) = 32 МГц) (f (BCLK) = 32 МГц) (3) eristics VCC1 (f (BCLK) = 24 МГц)
Споживана потужність V, f (BCLK) = 32 МГц) f (BCLK) = 32 МГц V, f (BCLK) = 24 МГц) f (BCLK) = 32 кГц, у режимі очікування V, f (BCLK) = 32 кГц, у режимі очікування) Вспикання програми/стирання живлення 0,5 Впродовж прання і кити 100 разів (все простір) 85 °C (версія T) Робота Температура довкілля до 85 °C (опція)

ЗАСТОСУВАННЯ:
1. IEBus є торговою маркою NEC Electronics Corporation.
2. Шина I2C є торговою маркою Koninklijke Philips Electronics V.
3. Напруга живлення M32C/84T (високонадійна версія) має VCC1 = VCC2.
4. Функція визначення холодного запуску / теплого запуску доступна тільки на розсуд користувача. Всі варіанти надаються за запитом. Версія 1.2128 липня 2005 р. Сторінка з 85
Характеристика, распіновка M30845FHTGP
